Steel box girder bridges have evolved into one of the most dominant superstructure forms for medium-to-long-span highway and railway infrastructure across North America and global engineering projects adopting American design specifications, AASHTO/AWS D1.5M 브릿지 용접 코드와 함께 이러한 브릿지 구조의 모든 작업장 전제 제조 및 현장 용접 작업을 규제하는 필수 기술 표준으로 기능합니다.미국 용접 협회 (AWS) 와 미국 국도 및 교통 관리자 협회 (AASHTO) 가 공동으로 작성 및 업데이트, 최신 2025 제 9판 D1.5M 코드는 일반적인 구조 용접 사양 AWS D1에서 구별되는 탄소 및 저연금 구조 브릿지 스틸에 특별히 맞춤되었습니다.1 더 엄격한 피로 저항, 파열 통제 및 파괴적이지 않은 테스트 규칙 브릿지 사이클 차량 부하 및 장기적인 환경 침식.강철 박스 빔은 완전히 밀폐 된 홀 트러스 섹션을 형성하기 위해 완전한 침투 구간 용접 및 필레 용접 강화 시스템에 전적으로 의존합니다.따라서 일반 철강 입수 검사에서 완성 된 용접 용납까지 모든 제조 링크는 구조 안전성을 직접 결정하는 D1.5M 조항에 엄격히 제한됩니다.수십 년 동안 운용된 전체 다리의 서비스 내구성 및 피로 방지 성능이 논문에서는 표준 스틸 박스 베어더 브리지, AWS D1.5M의 핵심 사양 프레임워크의 구조 구성,분해가 중요한 부품과 분해가 중요한 부품이 아닌 부품 사이의 분류 용접 제어, 제조 실행 규격 및 표준 시스템의 실제 엔지니어링 응용 가치.

1표준 철강 박스 베어더 브리지의 구조적 구성 및 기계적 장점

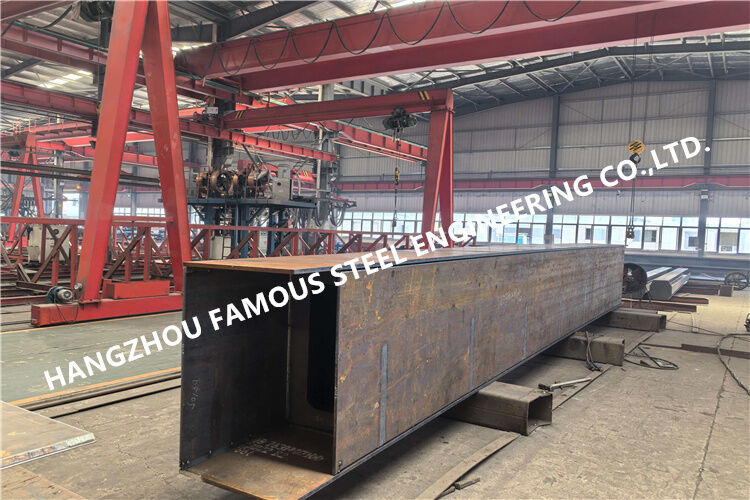

전형적인 정형식 강철 갑판 박스 빔은 다섯 개의 핵심 용접된 구성 요소로 구성됩니다: 상단 정형형 갑판, 수직 웹판, 하단 긴장 플랜지판,가로로 닫힌/열린 강화기, 내부 판 표면에 용접된, 그리고 교량 길쭉한 방향에 따라 간격이 있는 가로 중간 대막기존의 주판 두께는 12mm에서 32mm 사이이며, 2차 강화제 및 대막판은 10mm~20mm의 롤 스틸판을 채택합니다.10~30m의 공장에서 미리 제조된 길이의 모든 분리된 세그먼트는 전체 스프렌 연속 빔으로 최종 스플라이스 필드 용접을 위해 건설 현장으로 운송됩니다.전통적인 I형 판 빔과 비교하면, 닫힌 상자 가로 절개는 탁월한 톱션 경직성 및 측면 부하 분배 능력을 갖추고 있습니다.고속도로 트럭의 특이한 실력 부하와 고속열차의 동적 충격에 효과적으로 저항합니다., 동일한 팽창과 부하 설계 매개 변수에서 전체 철강 소비량을 거의 15%~22% 감소시킵니다.

미국 표준 박스 빔에 적용되는 기본 재료는 주로 AASHTO M270 (ASTM A709과 동등한) 시리즈 구조용 철강 등급, 그 중 345 등급 (A709 Gr50) 을 따르고,HPS485W 고성능 금속철과 고강도 690급 저연금철, 모두 D1.5M 적용 범위에 포함됩니다. (출력 강도 ≤690 MPa). 상단 정형 갑판의 닫힌 U 모양의 길쭉한 갈비뼈는 갑판판 아래에 지속적으로 필레트 용접됩니다.집중된 바퀴 부하를 상자 빔 웹과 바닥 플랜지에 균일하게 분산시키는 통합 된 정형 도보 베어링 시스템을 형성합니다.이 밀도가 높은 리브-플릿 용접 관절은 박스 빔의 가장 피로 유도 위치이며 D1.5M 피로 방지 용접 허용 기준에 따라 규제되는 주요 검사 대상이됩니다. Diaphragm plates cross through cutouts reserved on longitudinal stiffeners and are fully welded with inner box walls to restrain section distortion under lateral wind load and asymmetric vehicle loading, 그 필레 웰드 크기와 전열 및 결함 수용 기준은 D1.5M 표준의 제6항과 제8항에 명확히 정의되어 있습니다.

2상자 베어더 용접에 대한 AWS D1.5M의 핵심 규제 틀

보편적인 건설 용접 표준과는 달리, D1.5M은 반복되는 대차 로드를 특징으로 하는 브릿지 서비스 환경에 특별히 컴파일됩니다.온도 변동 및 외부 부식성 대기, 현재 2025 버전의 총 12개의 공식 조항으로, 그 중 조항 1 ∼ 11은 부러지지 않는 결정적인 구성 요소 (NFCM) 에 대한 일반적인 용접 요구 사항을 설정합니다.그리고 독점적인 조항 12은 골절-비판적 구성원 (FCM) 에 대한 엄격한 골절 통제 사양을 설정합니다., 상자 빔의 긴장 플랜지 및 메인 스플라이스 용접 제어에 대한 가장 핵심적인 규정입니다. 표준은 듀얼 유닛 형식으로 작성되었습니다 (메트릭 D1.5M 및 제국 D1.5),국제적인 메트릭 제조와 미국의 관습 차원 측정 동시에 만족 .

D1.5M의 핵심 분류 원칙은 FCM와 NFCM를 분리하여 차별화된 기술 제어입니다. FCM는 박스 빔더 바닥 긴장 플랜지를 의미합니다.전체 침투성 경사적 스플라이스 구간 용접망 및 정형형 갑판 주 스플라이스, 그 급격한 부서지기 쉬운 부하 하에서 작동 하 여 부하 전송 경로 없이 전체 부분 또는 전체 브릿지 붕괴를 유발 할 것 이다,두 개의 박스 단일 셀 빔의 주 긴장 부품과 같이모든 FCM 용접은 NFCM에서 독립된 사용자 정의 전열 / 간격 온도 테이블,차피 V-노치 (CVN) 낮은 온도 충격 강도 시험, 그리고 레벨 II 인증 검사자들에 의해 수행되는 향상된 풀 커버리지 초음파 테스트 (UT) 비 파괴적 검사 (NDE).3개 이상의 평행 상자 방으로 구성된 다세포 상자 빔은 불필요한 힘 운반 경로를 가지고 있으며, 대부분의 내부 강화제 및 대막 용접은 NFCM로 분류됩니다.D1.5M의 조항 6에 따라 일반적인 사전 난방 테이블과 일반적인 시각 검사 더 부분 점 NDE를 채택합니다.

용접 절차 사양 (WPS) 및 절차 자격 기록 (PQR) 승인은 D1.5M 제3항에 규정된 박스 베어리 대량 제조 전에 주요 전제 조건입니다.긴 직선 플랜지 굴곡 용접에 대한 잠수弧 용접 (SAW) 을 포함한 모든 적용 용접 과정, flux-cored arc welding (FCAW) for stiffener fillet welds and shielded metal arc welding (SMAW) for field splice repair must complete PQR qualification according to standard test specimen requirements before formal production부품을 조립하기 위한 턱 용접은 또한 D1.5M 턱 용접 사양을 준수합니다: 후속 연속 용접 중에 완전히 재접속되어야 하는 임시 턱 용접은 엄격한 사전 가열을 포기할 수 있습니다.영구적인 턱 용접은 최종 완성 된 용접에 맞는 동일한 사전 난방 및 품질 표준을 필요로합니다..

3- D1.5M 당 박스 베어더에 대한 상세 웰딩 품질 관리 및 결함 관용

D1.5M:2025에서 업데이트 된 용접 기하학적 불완전성 허용량은 하부 절단, 불완전 침투 및 포러시티를 포함한 전형적인 상자 빔 용접 결함을 직접적으로 목표로합니다.기존의 이중 표준 규제를 대체하는 새로운 최적화된 3단계 분류 하락 한계상자 빔 텐션 플랜지 및 웹 텐션 구역 (원력 텐션에 가로 텐션) 에 대한 구지 용접에 대해 허용되는 최대 절단 깊이는 0.01 인치 (0.254 mm) 로 제한됩니다.가장 엄격한 허용도로는 부각된 크치에서 스트레스 농도의 피로 균열 발생을 방지합니다.튼튼한 코너 필레트 용접 하위 절단 최대 1/8 인치 깊이 허용하고, 일반 비 스트레스 보조 연결 용접 하위 절단 임계 1/16 인치 적용,팩토리 인스펙터들을 효과적으로 안내하기 위해 팩토리 내부 공간에 대용량 강화제 용접에 대한 현장 수용 판단.

전열 및 간선 온도 조절은 수소로 인해 차가운 균열을 피하기 위해 두꺼운 판 박스 빔 제조에 대한 또 다른 중요한 D1.5M 규제 항목입니다.최소 전열 값은 기본 강철 등급에 따라 결정됩니다., 판 두께와 표준 첨부 테이블을 통해 주변 환경 온도: 상자 바닥 플랜지에 사용되는 A709 Gr50 판 두께 38mm 이상에서는 NFCM 사전 난방이 70°F (21°C) 에서 시작됩니다.해당 FCM 전열이 150°F (65°C) 이상으로 증가하는 동안 같은 두께로 12조 특별 표에 따라; 중간 상부 온도는 낮은 온도 강도를 향상시키기 위해 용접 열 입력을 제어하고 용접 곡물 구조를 정제하기 위해 뚜렷하게 설정되어 있습니다.특히 겨울 야외에서 박스 빔의 스플라이스 용접에 매우 중요합니다..

파괴적이지 않은 테스트의 범위는 D1.5M의 구성원 범주에 따라 크게 다릅니다.모든 박스 빔의 주요 스플레이스의 완전한 침투 FCM 구간 용접은 용접 후 주변 온도에 냉각 후 100% UT 스캔을 요구합니다.D1보다 더 엄격한 거부 기준이 있습니다.1; NFCM 필레 웰드 연결 대막과 내부 경직자는 주기적인 샘플링 UT 검사와 완전한 시각 검사를 채택합니다.표면 균열 표시만 추가 액체 침투성 검사 (PT) 를 유발합니다.자격 없는 결함 용접은 정식 수리 WPS를 구성하고 깎거나 뚫어 뚫고 결함 영역을 완전히 제거 한 후 재 용접을 완료해야합니다.정비된 FCM 용접으로 표준 수리 조항에 따라 원래 생산 용접으로 전체 NDE 재검사를 반복합니다..

4- D1.5M 표준의 공학 응용 및 산업의 중요성

D1.5M가 AASHTO LRFD 브릿지 디자인 매뉴얼의 필수 참조 사양이 되었기 때문에북미의 중장선 철자 박스 빔더 고속도로 다리의 70% 이상이 전체 사이클 용접 관리를 위해이 표준을 채택합니다., 미국 디자인 코드를 따라 동남아시아, 중동 및 아프리카의 해외 국제 입찰 프로젝트에 적용됩니다. 표준화 된 D1.5M 실행은 설계자 사이에서 제조 판단 기준을 통일합니다., 철강 제조업체, 제3자 검사 및 건설업자,1970년대에 통일된 AWS-AASHTO 표준 발매 이전에 분산된 지역 부처 사양으로 인한 일관성 없는 기술적 요구 사항을 제거하는.

경제 및 내구성 관점에서 표준화 된 D1.5M 피로 방지 용접 컨트롤은 정형 철 갑판 박스 빔의 초기 단계 피로 균열 유지 보수 비용을 효과적으로 감소시킵니다.적당한 전열 및 부서지기 강도 사양은 두꺼운 판 제조 과정에서 냉성 균열 수리율을 60% 이상 줄입니다., 전공 박스 빔 세그먼트의 전체 건설 기간과 프로젝트 비용을 줄입니다.현대 다리 공학에서 고성능 HPS 기질 철 박스 게어의 점진적인 대중화와 함께, D1.5M는 새로운 철강 재료 개발에 대응하기 위해 각 새로운 에디션에서 대응 된 용접 매개 변수 조항을 계속 업데이트합니다.미국 및 글로벌 미국-스펙 스틸 박스 베어 다리 용접 산업에서 핵심 지배적 위치를 유지합니다..

결론

강철 박스 빔 다리의 고유 한 폐쇄 섹션 용접 구조 특징은 전체 제조 라이프 사이클에서 AWS D1.5M 표준의 필수적인 지침 역할을 결정합니다.표준의 고유 한 FCM/NFCM 분류 관리 시스템, 표적 전열 규칙차등된 결함 용도 및 계층화된 NDE 스키마가 개발되어 장기간 교류되는 차량 부하 하에서 박스 빔의 피로 및 골절 위험 특성에 정확하게 대응합니다.D1.5M의 지속적인 개정과 기술적 최적화는 첨단 고성능 브리지 스틸과 혁신적인 용접 기술 발전에 따라장기 사용에 대한 기본적인 기술적 보장이 되는 것, 높은 안전 미국 표준 강철 박스 빔 다리 건설,또한 글로벌 철강 박스 빔 다리 엔지니어링에 대한 성숙한 참조 사양 시스템을 공급 미국 고속도로 설계 규범을 연습.
